Устройство и работа главных передач и межколесных дифференциалов ведущих мостов автомобиля КамАЗ-5320

Двойная главная передача среднего ведущего моста автомобиля КамАЗ-5320 выполняется с проходным валом для привода главной передачи заднего моста. Ведущая коническая шестерня установлена в горловине картера главной передачи на двух роликовых конических подшипниках, между внутренними обоймами которых имеются распорная втулка и регулировочные шайбы. Шлицованный конец ступицы этой шестерни соединен с конической шестерней межосевого дифференциала, а внутри ступицы проходит вал привода, одним концом соединенный с конической шестерней межосевого дифференциала, а другим при помощи карданной передачи — с ведущим валом главной передачи заднего моста.

Промежуточный вал опирается одним концом на два конических роликовых подшипника, между внутренними обоймами которых имеются регулировочные шайбы, а другим — на роликовый подшипник, установленный в расточке перегородки картера главной передачи. Конические роликовые подшипники фиксируют промежуточный вал от смещения в осевом направлении. Заодно с промежуточным валом выполнена ведущая цилиндрическая шестерня с косыми зубьями. Ведомая коническая шестерня напрессована на конец промежуточного вала и удерживается от проворачивания шпонкой. Ведущую и ведомую конические шестерни главной передачи подбирают на заводе в комплекты, притирают и клеймят, указывая порядковый номер комплекта. Ведомая цилиндрическая шестерня, закрепленная в корпусе межколесного дифференциала, вращается на конических роликовых подшипниках. Эти подшипники регулируются гайками.

Между половинами корпуса дифференциала в плоскости разъема зажата крестовина, на шипах которой свободно установлены четыре конических сателлита, каждый из которых находится в зацеплении с двумя коническими полуосевыми шестернями, установленными ступицами в корпусе дифференциала. Все шестерни дифференциала прямозубые. Торцы сателлитов и их опорные поверхности в корпусе дифференциала сферические, что обеспечивает необходимую центровку и правильное зацепление сателлитов с шестернями полуосей. Для уменьшения трения и вероятности задиров между корпусом дифференциала и торцами шестерен и сателлитов поставлены плавающие опорные шайбы. Опорные шайбы выполнены из малоуглеродистой стали, а их поверхности циани-зированы и фосфатированы. Шайбы подбираются определенной толщины при сборке дифференциала.

Полуоси привода ведущих колес соединяются с соответствующими полуосевыми шестернями при помощи шлицев.

Передача крутящего момента от межосевого дифференциала осуществляется на ведущую коническую шестерню, затем на ведомую коническую шестерню, ведущую цилиндрическую шестерню и ведомую цилиндрическую шестерню. Крутящий момент от корпуса межколесного дифференциала, к которому прикреплена ведомая цилиндрическая шестерня главной передачи, передается на крестовину, а от нее через сателлиты — на шестерни полуосей.

Сателлиты, действуя с одинаковой силой на правую и левую шестерни полуосей, создают на них равные крутящие моменты. При этом благодаря незначительному внутреннему трению равенство моментов практически сохраняется как при неподвижных сателлитах, так и при их вращении. Поворачиваясь иа шипах крестовины, сателлиты обеспечивают возможность вращения правой и левой полуосей, а следовательно, и колес с разными частотами.

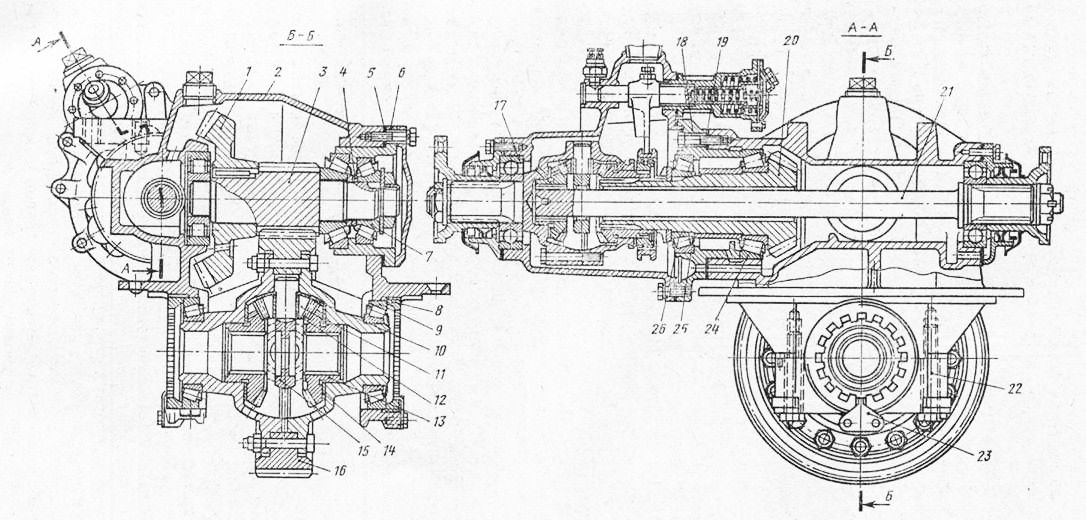

Рис. 4.22. Глазная передача и дифференциалы среднего ведущего моста автомобиля КамАЗ-5320.
1 — ведомая коническая шестерня; 2 — картер главной передачи; 3 — ведущая цилиндрическая шестерня; 4, 25 — регулировочные шайбы; а, 19 — регулировочные прокладки; 6 — стакан подшипников; 7, 9, 24, 26 — конические роликовые подшипники; 8 — регулировочная гайка подшипника дифференциала; 10 – опорная шайба сателлита; И – сателлит; 12 – втулка сателлита; 13 – полуосевая шестерня; 14 – опорная шайба полуосевой шестерни; 15 – крестовина; 16 — ведомая цилиндрическая шестерня; 17 – шариковый подшипник; 18 – картер межосевого дифференциала; 19 — прокладка; 20 — ведущая коническая шестерня; 21 — проходной вал привода заднего моста; 22 — крышка подшипника; 23 — стопор

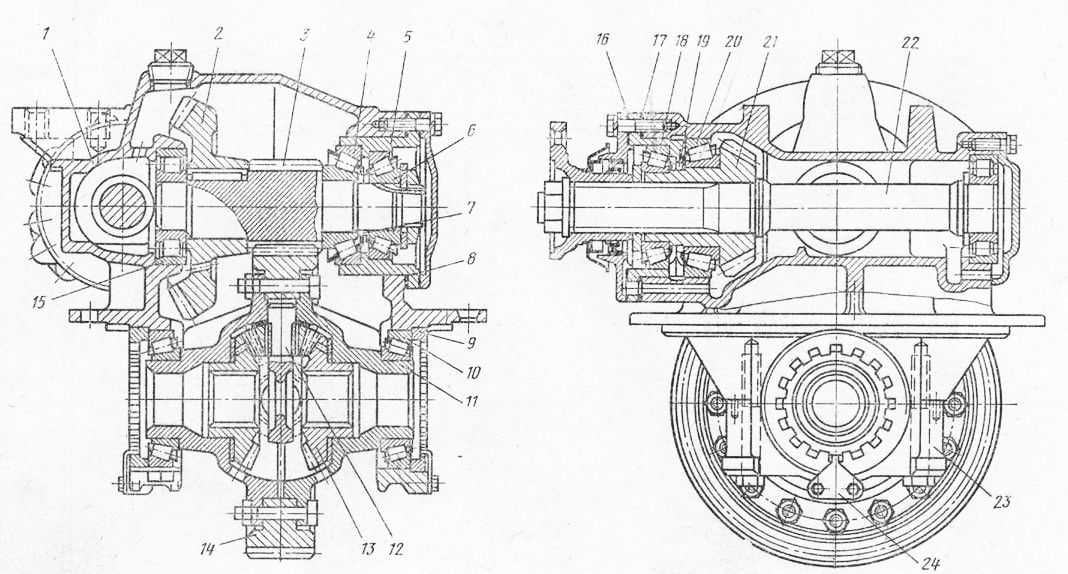

Рис. 4.23. Главная передача и дифференциал заднего ведущего моста автомобиля КамАЗ-5320

Смазка трущихся поверхностей деталей главной передачи и дифференциала осуществляется разбрызгиванием масла, находящегося в картере. В дифференциал смазка поступает через окна в его корпусе, а для подвода масла к коническим подшипникам ведущей конической шестерни и промежуточного вала в стаканах, в которых установлены подшипники, предусмотрены продольные и радиальные каналы. Полость картера главной передачи сообщается с атмосферой через вентиляционный колпачок (сапун). Уплотнение валов осуществляется самоподжимными сальниками, защищенными грязе-отражательными кольцами.

Общее устройство главной передачи и дифференциала заднего ведущего моста аналогично рассмотренному выше. Отличия объясняются главным образом тем, что задний ведущий мост не проходной и получает крутящий момент от межосевого дифференциала, установленного на среднем ведущем мосту.

В главной передаче заднего моста ведущая коническая шестерня отличается от аналогичной шестерни среднего моста тем, что ее ступица короче и имеет внутренние шлицы для соединения с ведущим валом главной передачи заднего моста. Опорные конические роликовые подшипники взаимозаменяемы с соответствующими подшипниками среднего ведущего моста. Ведущий вал главной передачи заднего моста задним концом опирается на один роликовый подшипник, установленный в расточке картера. Для циркуляции смазки около подшипника в горловине картера имеется канал. С торца подшипник закрыт крышкой. Остальные детали главной передачи и межколесного дифференциала среднего и заднего ведущих мостов аналогичны по устройству.
