Какое назначение подвески автомобиля, как она подразделяется?

Подвеска автомобиля – совокупность устройств, обеспечивающих упругую связь между несущей системой и мостами или колесами автомобиля, уменьшение динамических нагрузок на несущую систему и затухание их колебаний, а также регулирование положения кузова автомобиля во время движения.

Подвески по виду упругого элемента подразделяются на рессорные, пружинные, торсионные, пневматические и гидропневматические. Наибольшее распространение на грузовых автомобилях получили подвески на полуэллиптических рессорах.

Как устроена рессорная подвеска?

Рессорная подвеска на полуэллиптических рессорах (рис.157, а) состоит из рессоры, набранной из отдельных стальных упругих листов 5 разной длины, но одинаковой ширины. Самый длинный лист называется коренным. Под ним находится подкоренной лист, который несколько короче коренного и т. д. На переднем конце рессоры автомобиля ЗИЛ-130 на подкладке 1 двумя болтами и стремянками 6 крепится съемное ушко 2, в которое устанавливается втулка 19. Ушко шарнирно соединено со стальным пальцем 3, вокруг которого рессора поворачивается при прогибе. Палец фиксируется в кронштейне 4 двумя болтами, проходящими через полуцилиндрические выточки. При сборке листы рессор смазываются графитной смазкой и центрируются выдавками в листах и фиксаторами (автомобили ЗИЛ и КамАЗ) или центрирующим болтом, проходящим сквозь отверстия, просверленные в каждом листе (автомобили ГАЗ). По бокам листы охвачены хомутиками 7, предотвращающими их сдвиг в поперечном направлении. На заднем конце коренного листа смонтирована накладка 13, в которую упирается сухарь 12. Он может качаться на оси 16, концы которой заходят в отверстия двух боковых вкладышей 17, закрепленных в кронштейне 11 стяжным болтом 18. При колебаниях рессоры ее длина изменяется и сухарь 12 перекатывается по накладке 13.

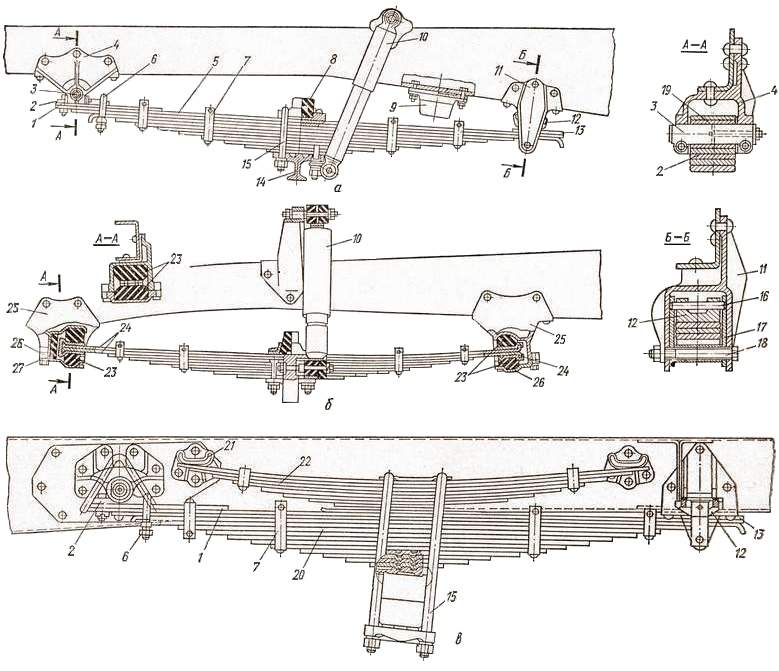

Рис.157. Рессора:
а – передняя ЗИЛ-130; б – передняя ГАЗ-5ЗА; в – задняя автомобиля ЗИЛ-130.

Собранная рессора средней своей частью стремянками 15 крепится к балке 14 переднего моста. Для этого на ней выполняется специальная площадка с отверстиями для стремянок. На накладке верхнего листа стремянками закреплен резиновый буфер 8, предотвращающий удар рессоры о раму при сильных ее прогибах. Дополнительный буфер 9 крепится к лонжерону рамы и ограничивает прогиб рессоры. Вместе с рессорой к балке переднего моста монтируется гидравлический амортизатор 10, который вторым концом крепится к лонжерону рамы автомобиля.

Как устроена задняя рессора автомобиля ЗИЛ-130?

Задняя рессора 20 автомобиля ЗИЛ-130 (рис.157, в) устроена так же, как и передняя. Однако на ней устанавливается еще дополнительная рессора 22, концы которой могут опираться на кронштейны 21, прикрепленные к раме. Если автомобиль без груза, толчки воспринимает только основная рессора, а когда с грузом, основная рессора прогибается и в работу включается дополнительная рессора.

Рис.158. Подвеска заднего моста автомобиля ГАЗ-24 «Волга».

Следовательно, осевое смещение рессоры при прогибе осуществляется качанием серьг 7 на опорных пальцах. Средняя часть рессоры стремянками 6 крепится к балке 5 заднего моста. Сверху на балке смонтирован резиновый буфер 4, ограничивающий ход подвески при сильных прогибах рессоры, снизу – подкладка для крепления амортизатора 3. Верхний конец амортизатора соединен с полом кузова автомобиля.

Какая подвеска применяется на трехосных автомобилях, как она устроена и работает?

На трехосных автомобилях КамАЗ-5320, ЗИЛ-133 и других для подвески двух задних ведущих мостов применяется балансирная подвеска (рис.159). В устройство такой подвески входит ось 8, жестко соединенная с рамой. На концах оси на скользящих подшипниках установлены ступицы 7, к которым с помощью стремянок 3 крепится перевернутая листовая полуэллиптическая рессора 2, опирающаяся своими концами на кронштейны 4, приваренные к балкам среднего и заднего ведущих мостов. Ведущие мосты соединяются с кронштейнами рамы штангами 6, воспринимающими реактивный момент от мостов и передающими на раму толкающие и тормозные усилия. Головки реактивных штанг соединяются с кронштейнами шаровыми пальцами с вкладышами. При такой подвеске оба задних ведущих моста образуют общую тележку, которая может качаться вместе с рессорами около оси и, кроме того, вследствие прогиба рессоры каждый мост имеет независимые перемещения, что, обеспечивает хорошую приспособляемость колес к неровностям дороги.

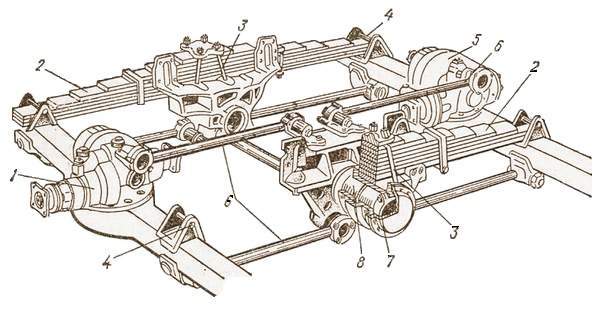

Рис.159. Балансирная подвеска.
