Блок шестерен заднего хода/старого образца/ГАЗ-53, 52-1701080-20, фото 1
Блок шестерен заднего хода/старого образца/ГАЗ-53, 52-1701080-20, фото 2Блок шестерен заднего хода/старого образца/ГАЗ-53, 52-1701080-20, фото 3

Блок шестерен заднего хода/старого образца/ГАЗ-53, 52-1701080-20

  • В наличии
  • Код: 52-1701080-20

236 грн.

Блок шестерен заднего хода/старого образца/ГАЗ-53, 52-1701080-20
Блок шестерен заднего хода/старого образца/ГАЗ-53, 52-1701080-20В наличии
236 грн.
Купить
+38098372-73-64
  • +38066416-07-60 запчасти для грузовиков, Аркадий
  • +38068895-03-50 запчасти для грузовиков, Аскольд
  • +38093971-65-90 Артем
  • +38066416-07-60 Аркадий
  • +38099001-24-32 Артем
Купить
+38098372-73-64
  • +38066416-07-60 запчасти для грузовиков, Аркадий
  • +38068895-03-50 запчасти для грузовиков, Аскольд
  • +38093971-65-90 Артем
  • +38066416-07-60 Аркадий
  • +38099001-24-32 Артем
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней за счет покупателя

Блок шестерен заднего хода ГАЗ-53, 52-1701080-20

Коробка передач служит для изменения по величине и направлению передаваемого крутящего момента, длительного разъединения двигателя и трансмиссии по время стоянки или при движении автомобиля по инерции, а также для движения автомобиля задним ходом. В зависимости от условий эксплуатации сопротивление движению автомобиля может изменяться в сравнительно широком диапазоне, что вызывает необходимость увеличеия или уменьшения силы тяги на ведущих колесах.

Различная сила тяги на ведущих колесах при работе двигателя на режиме заданной мощности может быть получена изменением соотношения между частотами вращения коленчатого вала и ведущих колес с помощью коробки передач.

По принципу действия коробки передач разделяют на бесступенчатые (гидромеханические, фрикционные и т. д.) и ступенчатые (механические).

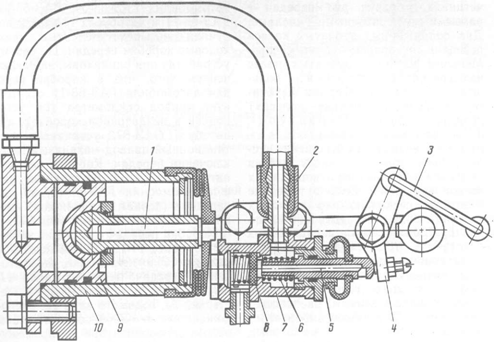

Рис. 14.10. Пневматический усилитель привода сцепления

Бесступенчатые коробки передач позволяют, не меняя положения дроссельной заслонки, автоматически изменять в заданном диапазоне силу тяги на ведущих колесах автомобиля, Такие коробки передач имеют сложную конструкцию и повышенную трудоемкость технического обслуживания. Наибольшее распространение среди них получили гидромеханические коробки передач, устанавливаемые преимущественно на отдельных легковых автомобилях и автобусах.

Гидромеханические коробки передач состоят из гидродинамической бесступенчатой передачи (гидротрансформатора) и последовательно присоединенной к ней механической ступенчатой коробки передач.

На автомобилях устанавливают главным образом ступенчатые, т. е. механические, коробки передач, представляющие собой зубчатый редуктор, в котором зубчатые колеса могут соединяться в различных сочетаниях, образуя ряд передач с разными передаточными числами. Два сопряженных зубчатых колеса передачи составляют зубчатую пару. Меньшее из пары зубчатых колес называется шестерней, большее— колесом. Термин «зубчатое колесо» («зубчатые колеса») является общим. Передаточным числом зубчатой передачи называется отношение числа зубьев колеса к числу зубьев шестерни или обратное отношение их частот вращения. Если в передаче участвует несколько пар зубчатых колес, то общее передаточное число равно произведению передаточных чисел этих пар,

Автомобильные механические коробки передач изготовляются в основном по двух- или трехвальной схеме с параллельным расположением валов. Они имеют набор передач из косозубых и прямозубых колес. Отдельные передачи снабжаются синхронизаторами, т. е. механизмами, не допускающими зацепления зубчатых колес включаемой передачи до тех пор, пока они не будут вращаться с одинаковой частотой,

В зависимости от числа передач (ступеней) переднего хода ступенчатые коробки передач могут быть трех-, четырех-, пяти- и многоступенчатые, а в зависимости от числа передвижных зубчатых колес (шестерен) — двух-, трех- и четырех-ходовые, Многоступенчатые коробки передач имеют приставной редук-тор-делитель, служащий для разбивки ступеней передаточных чисел. Например, применение делителя на автомобилях семейства КамАЗ позволяет получить в сочетании с основной пятиступенчатой коробкой передач 10 передач переднего хода и две заднего, По числу подвижных элементов, при помощи которых осуществляется включение передач, различают одно-, двух- и трехходовые коробки передач.

Четырехступенчатая коробка передач. Широкое распространение на автомобилях ГАЗ-53-04, ГАЗ-53-12, ГАЗ-66-11 и автобусах ПАЗ-672 получили четырехступенчатые трехходовые коробки передач. По своему устройству они одинаковы, за исключением того, что в коробке передач автомобиля ГАЗ-66-ll отсутствует привод спидометра (он установлен в раздаточной коробке), а у автобуса ПАЗ-672 установлен дистанционный привод механизма переключения передач. Коробка передач автомобиля ГАЗ-52-04 такая же, как и у автомобиля ГАЗ-53-12, но две передачи (первая и задний ход) имеют другие передаточные числа.

Коробка передач состоит из картера (рис, 14.11, а), крышки с рычагом и механизмом переключения передач, ведущего вала, изготовленного за одно целое с шестерней, ведомого вала, расположенного на одной оси с ведущим валом, синхронизатора, промежуточного вала и блока губчатых колес заднего хода.

Ведущий вал с шестерней установлен на двух подшипниках. Передний подшипник вала расположен в гнезде фланца коленчатого вала, а задний — в передней стенке картера. От осевого перемещения задний подшипник удерживается упорным кольцом, установленным в канавке его наружной обоймы, и крышкой, хвостовик которой служит для центрирования коробки передач со сцеплением, Ведомый вал передним концом опирается на роликоподшипник, расположенный в выточке ведущего вала, а задним — на шарикоподшипник, закрепленный в картере крышкой, внутри которой смонтирована червячная пара привода спидометра. На шлицах ведомого вала установлено колесо первой передачи и заднего хода. Колесо второй и шестерня третьей передач этого вала установлены свободно на бронзовых втулках. Колесо второй передачи имеет на ступице зубчатый венец, а шестерня третьей передачи, кроме того, имеет конус со стороны синхронизатора.

Рис. 14.11. Коробка передач автомобиля ГАЗ-53-12:
а — устройство; б — схема переключения передач; I, II, III — положение рычага, соответствующее включению первой, второй, третьей, четвертой передач и передачи заднего хода; Н. п.— нейтральное положение рычага

Промежуточный вал, изготовленный за одной целое с зубчатыми колесами, вращается в роли-ко- и шарикоподшипниках. От осевого перемещения вал фиксируется крышкой заднего шарикоподшипника и его упорным кольцом. Зубчатые колеса и шестерня этого вала находятся в постоянном зацеплении соответственно с шестернями и колесом, расположенными на ведущем и ведомом валах. Прямозубая шестерня входит в зацепление с колесом первой передачи или с блоком зубчатых колес заднего хода, который вращается на оси, запрессованной в отверстиях задней стенки и внутреннего прилива картера.

Механизм переключения передач обеспечивает включение зубчатых колес на полную длину зуба, четкую фиксацию их положения во включенном или выключенном положении, а также не допускает одновременного включения двух передач. Механизм переключения передач состоит из рычага, трех ползунов с вилками, соединяющимися соответственно с муфтой синхронизатора, колесом первой передачи и блоком зубчатых колес заднего хода, трех фиксаторов и штифта. Водитель действует на механизм переключения рычагом, который при соответствующих передачах должен занимать определенное положение.

Точность установки зубчатых колес при включении и выключении передач обеспечивается фиксаторами, состоящими из шариков и пружин, расположенных в отверстиях приливов крышки картера коробки передач. Шарики входят в имеющиеся на ползунах углубления.

Предотвращение возможности одновременного включения двух передач достигается установкой замка, состоящего из двух плунжеров, расположенных между ползунами, и штифта, установленного в отверстии среднего ползуна. Когда один из ползунов перемещается, два других блокируются плунжерами, входящими в боковые выемки ползунов.

Для предотвращения случайного включения заднего хода применяется специальный предохранитель, состоящий из штифта и пружины, расположенных в переводной головке ползуна. При включении передачи заднего хода необходимо приложить дополнительное усилие, что предотвращает возможность случайного включения заднего хода при движении автомобиля вперед.

Синхронизаторы служат для облегчения переключения передач. Синхронизатор инерционного типа уравнивает частоты вращения включаемых зубчатых колес, обеспечивая тем самым их меньшее изнашивание, а также безударное и бесшумное переключение. Синхронизаторы устаналивают на тех передачах, которыми наиболее часто пользуются при эксплуатации автомобилей.

В коробках передач автомобилей ЗИЛ-130, MA3-5335 и КамАЭ-5320 синхронизаторами снабжают вторую и третью, четвертую и пятую передачи. Коробки передач легковых автомобилей имеют синхронизаторы на всех передачах переднего хода.

Устройство синхронизатора третьей и четвертой передач коробок передач грузовых автомобилей ГАЗ-53-12 и ГАЗ-66-11 показано на рис. 14.12, а. Он состоит из ступицы, муфты, двух блокирующих колец, трех сухарей и двух проволочных колец. Ступица установлена на шлицах ведомого вала (см. рис. 14.12, б) и закреплена гайкой. На наружной поверхности ступицы нарезаны зубья и сделаны пазы для сухарей. На внутренней поверхности муфты также нарезаны зубья, которые сопрягаются с зубьями ступицы. В среднем положении муфта удерживается выступами сухарей, прижимаемых к ней упругими проволочными кольцами.

На торцах блокирующих колец вырезано три паза, в которые входят концы сухарей. Ширина этих пазов на 4 мм больше ширины сухаря. Зазор между сухарем и пазом, а также скосы на зубьях муфты, блокирующих колец и включаемых зубчатых колес облегчают включение передач.

Работа синхронизатора заключается в следующем. При включении третьей передачи муфту (рис. 14.12, б) с помощью вилки передвигают из нейтрального положения назад. В начале своего перемещения муфта увлекает за собой три сухаря, которые, нажимая своими торцами на блокирующее кольцо, прижимают его к конической поверхности шестерни третьей передачи (см. рис. 14.11, поз. 3). Из-за разности частот вращения шестерни и муфты синхронизатора на конических поверхностях возникает сила трения, под действием которой блокирующее кольцо поворачивается до упора в сухари. При этом зубья блокирующего кольца устанавливаются напротив зубьев муфты и дальнейшее перемещение ее становится невозможным. При выравнивании частот вращения шестерни и ведомого вала сила, сместившая блокирующее кольцо, исчезает, и муфта под действием усилия водителя, передаваемого от вилки, безударно входит в зацепление с зубчатым венцом включаемой шестерни. Работа синхронизатора при включении четвертой передачи происходит аналогично. При этом муфта 4 перемещается вперед до зацепления ее с зубчатым венцом шестерни ведущего вала.

Работа коробки передач происходит следующим образом. Изменяя положение зубчатого колеса (см. рис. 14.11, а), муфты синхронизатора и блока 15 зубчатых колес заднего хода в рассматриваемой коробке передач можно получить пять передач с различными передаточными числами, из них четыре передачи — для движения автомобиля вперед и одну — для движения задним ходом. Передаточные числа каждой передачи составляют: на первой передаче —6,55, на второй —3,09, на третьей—1,71, на четвертой—2,0, на передаче заднего хода —7,77.

Переключение передач осуществляется посредством рычага, нижний конец которого вводят в пазы вилок и переводных головок, установленных на ползунах. На рис. 14.11, показаны положения рычага при включении различных передач.

Рис. 14.12. Синхронизатор коробок передач автомобилей ГАЗ-53-12 и ГАЗ-66-11: а — детали; б — продольный разрез по муфте

При включении первой передачи вилка (см. рис. 14.11, а) перемещает зубчатое колесо, которое, двигаясь по шлицам ведомого вала, входит в зацепление с шестерней промежуточного вала, Крутящий момент через шестерню и колесо постоянного зацеплении передается иа промежуточный вал и через шестерню и колесо первой передачи — на ведомый вал.

Включение второй передачи происходит в результате

Характеристики
Основные атрибуты
МаркаГАЗ
Модель53
Тип техникиГрузовой автомобиль
Тип запчастиОригинал
СостояниеНовое
Производитель  ГАЗ
Страна производительРоссия
