Балка передней оси ГАЗ-53/ГАЗ-3307 /53-3001010-01



Одной из характеристик автомобиля служит колесная формула, которая состоит из двух цифр со знаком умножения между ними. Например, для автомобилей ГАЗ-бЗА, ЗИЛ-130, ГАЗ-24 «Волга» колесная формула имеет вид 4×2,— это означает, что автомобиль имеет четыре колеса (сдвоенные шины считают одним колесом), из которых два ведущих.

Колесная формула автомобиля ГАЗ-66 — 4×4, а автомобиля ЗИЛ-131 — 6х6.

Рама. К раме автомобиля крепят все его агрегаты и узлы. Рама автомобиля ГАЗ-53А (рис. 77) состоит из двух продольных балок, соединенных поперечными балками. Балки изготовляют из стали корытообразного профиля переменного сечения. К передним поперечным балкам крепят двигатель, к продольным — кронштейны для крепления рессор подвески. К продольным балкам прикрепляют также кронштейны рулевого механизма и крепления кабины. Кров-штейны крыльев, топливного бака, аккумуляторных батарей привертывают к раме на болтах. На кронштейнах передней части рамы крепят болтами буфер, а в средней ее части — кронштейн запасного колеса. На последней поперечине задней части рамы установлено буксирное устройство 5. Рамы автомобилей самосвалов и автомобилей-тягачей буксирного устройства не имеют. На рамах, не имеющих буксирного устройства, установлены петли, предназначенные только для кратковременного буксирования автомобиля, а не для работы с прицепом.

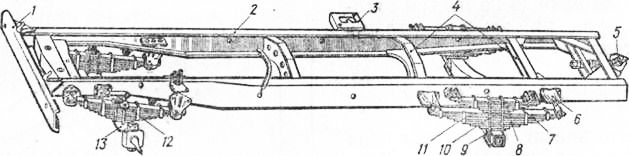

Рис. 77. Рама и рессорная подвеска автомобиля ГАЗ-бЗА:
1 — буфер; 2 — продольная балка (лонжерон); 3 — кронштейн запасного колеса; 4 — поперечины; 5 — буксирное устройство; 6 — кронштейн рессоры; 7 и 12 — задняя и передняя рессоры; 8 — дополнительная рессора (подрессорник); 9 — картер заднего моста; 10 и 11 — стремянка и хомутик рессоры; 13 — передняя ось.

У легкового автомобиля ГАЗ-24 «Волга» вместо рамы используют несущий кузов. Для крепления двигателя, радиатора, переднего моста, подвески и рулевого механизма автомобилей с несущим кузовом применяют короткую раму (подрамник), жестко присоединенную к передней части основания кузова.

Автобусы в большинстве своем имеют цельнометаллические кузова вагонного типа с несущим основанием и каркасом. Жесткое основание кузова заменяет собой раму.

Передний мост автомобиля ГАЗ-53А (рис. 78) состоит из балки фасонного профиля, у которой на неподвижно закрепляемых шкворнях устанавливают поворотные цапфы (кулаки). В проушины кулака запрессованы втулки, уменьшающие трение со шкворнем. На конических роликовых подшипниках поворотных цапф установлены ступицы колес, к которым крепят тормозные барабаны и диски с ободами и шинами.

Рис. 78. Передний мост автомобиля ГАЭ-53А:

Аналогично устроен передний мост автомобиля ЗИЛ-130. Ступицы передних колес автомобиля ЗИЛ-130 установлены на двух конических роликовых подшипниках (рис. 79), крепятся гайками, которые затем стопорятся и закрываются колпаками.

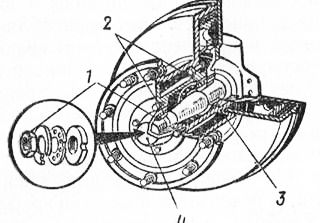

Рис. 79. Ступица переднего колеса автомобиля ЗИЛ-130:
1 — гайка; 2 — конические роликовые подшипники; 3 — ступица; 4 — колпак.

Подвеска переднего моста автомобиля ГАЭ-53А (см. рис. 77) осуществлена на продольных рессорах, смягчающих толчки, воспринимаемые колесами автомобиля от неровностей дороги. Каждая рессора состоит из стальных листов разной длины, соединенных стяжным болтом. В средней части рессоры прикреплены к балке моста стремянками. К концам двух наиболее длинных (коренных) листов приклепаны штампованные чашки, образующие опорные поверхности для резиновых подушек, при помощи которых концы рессор заделаны в кронштейны, приклепанные к раме. Длина рессоры изменяется при прогибах за счет перемещения (скольжения) ее заднего конца между верхней и нижней подушками кронштейна. Хомутики, установленные вдоль рессоры, удерживают ее листы от расхождения.

Рис. 80. Подвеска рессор автомобиля ЗИЛ-130:
а — передняя подвеска; б — задняя подвеска; 1 — резиновый упор; 2 — передний кронштейн; 3 — палец; 4 — отъемная подушка; 5 — хомутики; 6 — подушка; 7 — дополнительная рессора; 8 — стремянки; 9 — основная рессора.

Передняя подвеска автомобиля ЗИЛ-130 также осуществляется при помощи рессор, на передних концах которых прикреплены съемные подушки, которыми рессоры закреплены к раме пальцами. Задние концы рессор опираются на подушку и при изменении длины скользят по ней (рис. 80, а и б).

Задние листовые рессоры с дополнительными рессорами (подрессорниками) автомобиля ГАЗ-53А (рис. 81) расположены сбоку вдоль лонжеронов рамы. Рессоры (основные и подрессорники) симметричные. Листы как основной рессоры, так и подрессорника стянуты в средней части центровыми болтами. Кроме того, основная рессора стянута четырьмя хомутиками, а подрессорник двумя хомутиками, предотвращающими боковое смещение листов. Рессорные кронштейны основной рессоры литые из ковкого чугуна, не взаимозаменяемые с кронштейнами передней рессоры. Подрессорник расположен под основной рессорой. Между ними имеется литая чугунная прокладка. Подрессорник при работе концами верхних листов опирается на резиновые сменные подушки, привернутые к литым чугунным кронштейнам, которые прикреплены к вертикальной стенке лонжеронов рамы. Задние рессоры автомобиля ЗИЛ-130 (рис. 82) устроены аналогично автомобилю ГАЗ-53А, но вместо стяжного болта в листах рессор выштампованы выступы и углубления, которые препятствуют перемещению листов рессор во время работы. Описанную подвеску, называемую зависимой, применяют на грузовых автомобилях, где необходимы простота устройства и прочность.

Рис. 82. Задняя подвеска автомобиля ЗИЛ-130:
1 — стремянка ушка рессоры; 2 — стремянка рессоры; 3 — подрессорник; 4 —рессора.

Задние рессоры автомобиля ГАЗ-24 «Волга» передними концами закреплены к кронштейну с резиновой втулкой, а задние концы, чтобы рессоры могли удлиняться, прикреплены к днищу кузова при помощи серьги и двух пальцев на резиновых втулках.

Рессоры прикреплены к кожухам ведущих мостов или к осям стремянками.

Амортизаторы. Рессоры смягчают толчки, передаваемые на неровной дороге от колес на кузов, но вызывают появление после каждого толчка вертикальных колебаний кузова. Эти колебания гасят телескопические амортизаторы двустороннего действия, устанавливаемые у грузовых автомобилей в подвеске переднего моста, у легковых — в подвесках обоих мостов.

Устройство амортизатора показано на рис. 83. Его устанавливают между рамой и передним мостом автомобиля и крепят к ним при помощи пальцев с резиновыми втулками, пропущенными через проушины амортизатора. Верхняя проушина амортизатора штоком связана с поршнем, который может перемещаться в цилиндре, находящемся в резервуаре, приваренном к нижней проушине. Клапан сжатия расположен в нижней части цилиндра, а клапан отдачи — в поршне. Клапаны снабжены перепускными устройствами. При наезде на препятствие передний мост принижается к раме автомобиля, а резервуар и цилиндр перемещаются вверх, совершая ход сжатия. При этом ходе жидкость (масло), находящаяся под поршнем, оказывается под давлением и перегоняется в полость цилиндра над поршнем. Жидкость проходит через наружные сверления поршня, открывая силой своего давления перепускной клапан.

Так как при движении поршня вниз объем вытесняемого им масла больше, чем объем освобождаемой полости сверху, то часть масла при ходе сжатия рессор протекает из цилиндра в резервуар, открывая клапан 6 сжатия.

После преодоления препятствия передний мост удаляется от рамы и шток с поршнем амортизатора выходит из цилиндра, совершая ход отдачи.

Во время хода отдачи поршень перегоняет масло из верхней полости цилиндра вниз через внутреннее сверление. Если отдача происходит замедленно, то масло проходит через щель между тарелкой клапа-па отдачи и втулкой, если быстро — масло силой своего давления отодвигает тарелку клапана отдачи, преодолевая сопротивление пружины. Так как количество масла, поступающего из верхней полости, гедостаточно для заполнения нижней полости, то в нее поступает масло дополнительно из резервуара через открывающийся впускной клапан. При этом кинетическая энергия колеблющегося кузова затрачивается на проталкивание жидкости через каналы и клапаны, в результате колебания быстро затухают.

Сальники герметизируют амортизатор, чем предотвращают вытекание масла и попадание грязи. Кожух, установленный на амортизаторе, уменьшает износ.

Независимая подвеска передних колес легковых автомобилей. У автомобилей ГАЗ-24 «Волга» каждое переднее колесо подвешено к подрамнику отдельно, благодаря чему колебания одного колеса не передаются на другое, уменьшается наклон автомобиля при наезде одного из колес на препятствие, облегчается управление автомобилем, повышается его устойчивость. Основными частями независимой подвески (рис. 84) являются вертикальная стойка, поворотная цапфа, шкворень,

верхний и нижний рычаги, амортизаторы, спиральные цилиндрические пружины, резиновые подушки и стабилизатор поперечной устойчивости.

Поворотная цапфа укреплена к приливу вертикальной стойки шкворнем. Стойка прикреплена при помощи пальцев к верхнему и нижнему рычагам. Спиральная пружина размещена между нижним рычагом и балкой подрамника. Телескопический амортизатор установлен внутри пружины. Колесо, наехавшее на препятствие, вместе с поворотной цапфой, вертикальной стойкой и наружными концами рычагов поднимаются вверх, сжимая при этом спиральную пружину, а затем, после преодоления препятствия, все детали под действием пружины возвращаются в исходное положение.

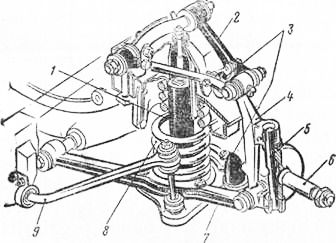

Рис. 84. Независимая подвеска передних колес автомобиля ГАЗ-24 « Волга»:
1 — амортизатор; 2 — верхний рычаг; 3 — резиновые подушки; 4 — вертикальная стойка; 5 — шкворень; 6 — поворотная цапфа; 7 — нижний рычаг; 8 — спиральная цилиндрическая пружина; 9 — стабилизатор поперечной устойчивости.

Рис. 85. Диски колес:
а — с плоским; ободом; б — с глубоким ободом; 1— съемное разрезное бортовое кольцо; 2 — коническая полка; 3 — съемное неразрезное бортовое кольцо; 4 — диск; 5 — углубление; 6 — конусное отверстие.

Для уменьшения поперечного наклона кузова при поворотах на большой скорости служит стабилизатор поперечной устойчивости 9, изготовленный в виде П-образного стального стержня. Средняя часть стабилизатора закреплена в двух резиновых втулках к поперечной балке подрамника, а концы прикреплены при помощи двух стоек и резиновых подушек к нижней опоре спиральной пружины. Уменьшение наклона кузова достигается за счет сопротивления, создаваемого при закручивании стержня стабилизатора.

Устройство колес грузовых и легковых автомобилей. Колесо автомобиля состоит из диска и обода. Обод колеса у грузовых автомобилей плоский, имеет два бортовых кольца, из которых одно съемное (рис. 85, а). Съемное бортовое кольцо закреплено на ободе разрезным съемным
