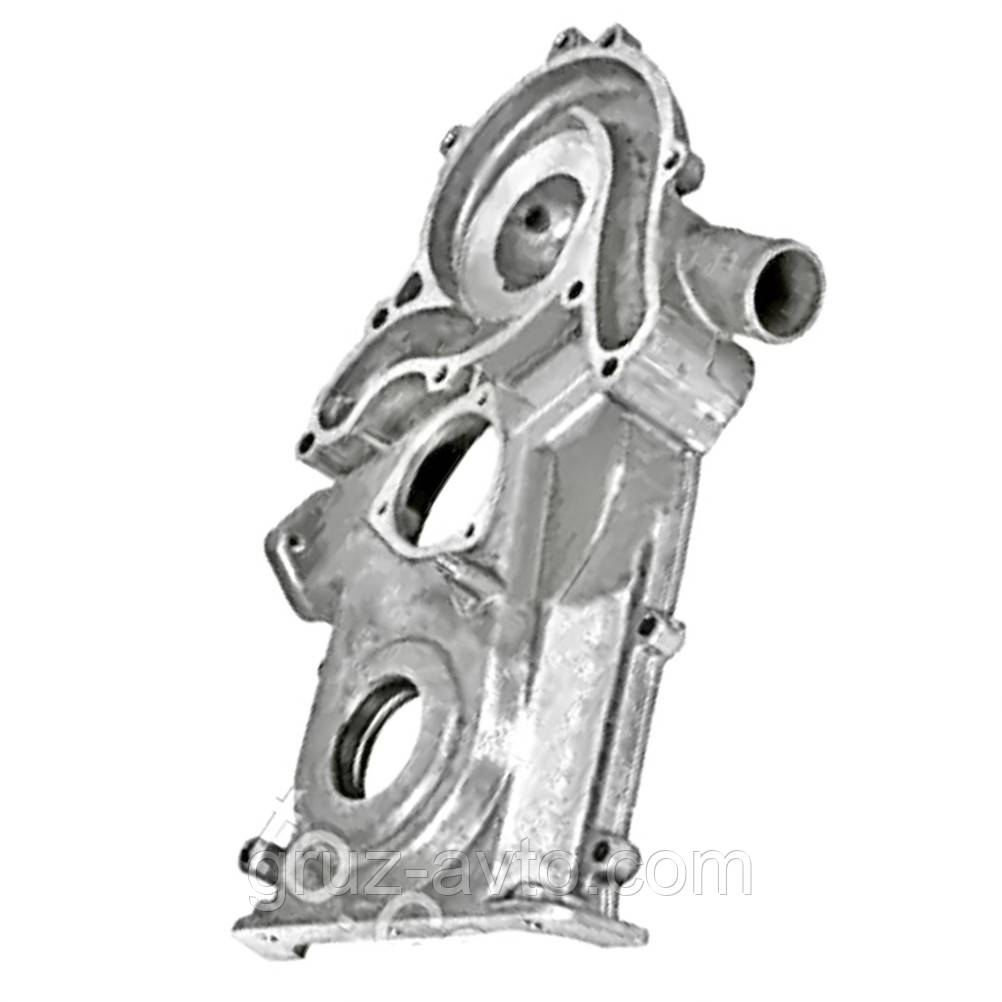

Кришка передня ДВС ГАЗ-53 3307 66 / 66-1002060

Кришка передня ДВС ГАЗ-53 3307 66 / 66-1002060

Двигун ГАЗ-53

На автомобілі встановлюється двигун ГАЗ-53 -волзького моторного заводу. Двигун ГАЗ-53 V-подібний, восьмициліндровий, карбюраторний, чотиритактний.

Робочий об'єм циліндрів двигуна ГАЗ-53 ― 4,25 л, при діаметрі циліндрів 92 мм і хід поршня 80 мм. Опори двигуна ГАЗ-53 сприймають, крім вертикальних зусиль (маса двигуна, реактивний момент), і горизонтальні— подовжні зусилля, що виникають при розгоні, гальмуванні і рушанні з місця.

Передні опори двигуна ГАЗ-53 складаються з чавунного кронштейна з запресованої в нього гумовою подушкою та нижньої армованої подушки. Весь пакет деталей стягується болтом через розпірну втулку 10. Ліва і права опори взаємозамінні.

Задні опори двигуна ГАЗ-53 однакові, і кожна складається з верхньої гумової подушки, вкладеної в верхню пластину і нижній армованої подушки.

На верхній пластині приварена розпірна втулка. Кріплення задніх подушок двигуна ГАЗ-53 здійснюється болтами через втулки верхніх пластин. Нижні армовані подушки передніх і задніх опор взаємозамінні.

Необхідність ремонту двигуна ГАЗ-53 викликається зношуванням деталей і встановлюється перевіркою його технічного стану. В окремих випадках передчасний ремонт може бути викликаний поломкою окремих деталей із-за неправильної експлуатації або прихованого дефекту.

Перші 2,5 — 5,0 тис. км відбувається приробітку деталей двигуна. Далі (до 150— 175 тис. км) інтенсивність зношування знижується. Це період нормальної експлуатації. Потім інтенсивність зношування знову наростає і приблизно до 200 тис. км зазори між тертьовими деталями зростають настільки, що виникає необхідність в ремонті.

Граничні зазори у двигуні ГАЗ-53 між основними тертьовими парами внаслідок зношування орієнтовно складають, мм:

Спідниця поршня — гільза циліндра ― 0,250—0,300

Поршневе кільце — канавки в поршні його висоті ― 0,150

Замок поршневого кільця ― 2,500

Верхня головка шатуна — поршневий палець ― 0,030

Шатунні і корінні підшипники ― 0,150

Стрижень клапана — направляюча втулка ― 0,250

Шийка розподільного валу — втулка в блоці ― 0,150

Осьовий люфт розподільного і колінчастого валів ― 0,250

Витрата масла на чад є найважливішим показником технічного стану двигуна ГАЗ-53. В процесі експлуатації підвищений витрата виявляється перевіркою по вказівному стрижня.

Більш точно витрати встановлюють шляхом зважування, сливаемого з картера двигуна ГАЗ-53 гарячого масла до і після певного пробігу. Витрата масла на чад, перевищує 400 м на 100 км, свідчить про необхідність ремонту двигуна.

Тиск масла в системі двигуна ГАЗ-53 перевіряють за вказівником на щитку приладів. Точне значення величини тиску вимірюють контрольним манометром. Штуцер шланга контрольного манометра (різьблення 1/4)загортають у отвір на місце вивернутого датчика тиску масла.

Зменшення тиску масла на середній частоті обертання колінчастого вала нижче 100 кПа і при малій частоті обертання на холостому ходу нижче 50 кПа свідчить або про несправність в системі змащування, або про надмірному зносі деталей двигуна. Якщо усунення несправності в системі змащування не відновлює тиску, то двигун відправляють в ремонт.

Падіння потужності двигуна ГАЗ-53 виявляється тим, що знижується максимальна швидкість автомобіля, автомобіль погано розганяється, важче долає підйоми без перемикання на знижені передачі.

Расход топлива так же, как и динамические показатели автомобиля, зависит не только от двигателя. Поэтому прежде всего убеждаются в исправности трансмиссии и ходовой части автомобиля.

Техническое состояние двигателя ГАЗ-53 определяют измерением контрольного расхода топлива. Делают это на автомобиле с полной нагрузкой со скоростью движения 60 км/ч на горизонтальном участке дороги с усовершенствованным покрытием. Испытания проводят на участке протяженностью в 4 — 5 км в двух противоположных направлениях.

Харчування двигуна ГАЗ-53 здійснюють з окремого бачка, а витрата визначають шляхом зважування бачка з паливом до і після заїздів.

Компресію в циліндрі в двигуні ГАЗ-53, тобто тиск, який виникає в ньому в кінці такту стиснення, визначають спеціальним манометром — компрессометром на прогрітому до температури охолоджуючої рідини 80 — 90 °С двигуні при повністю відкритих дросельних заслонках, вивернутих свічках запалювання і сухому карбюраторі прокручуванням колінчастого вала стартером при повністю зарядженої акумуляторної батареї.

Тиск при цьому має бути не менше 750 мм. В іншому випадку можна припускати несправність поршневих кілець або клапанів.

Якщо при заливці в циліндр через свічковий отвір 20— 30 см3 моторного масла і повторної перевірки компресії тиск підвищиться, це свідчить про несправність поршневих кілець або циліндра. Якщо тиск не підвищиться, це означає, що негерметичні клапани.
