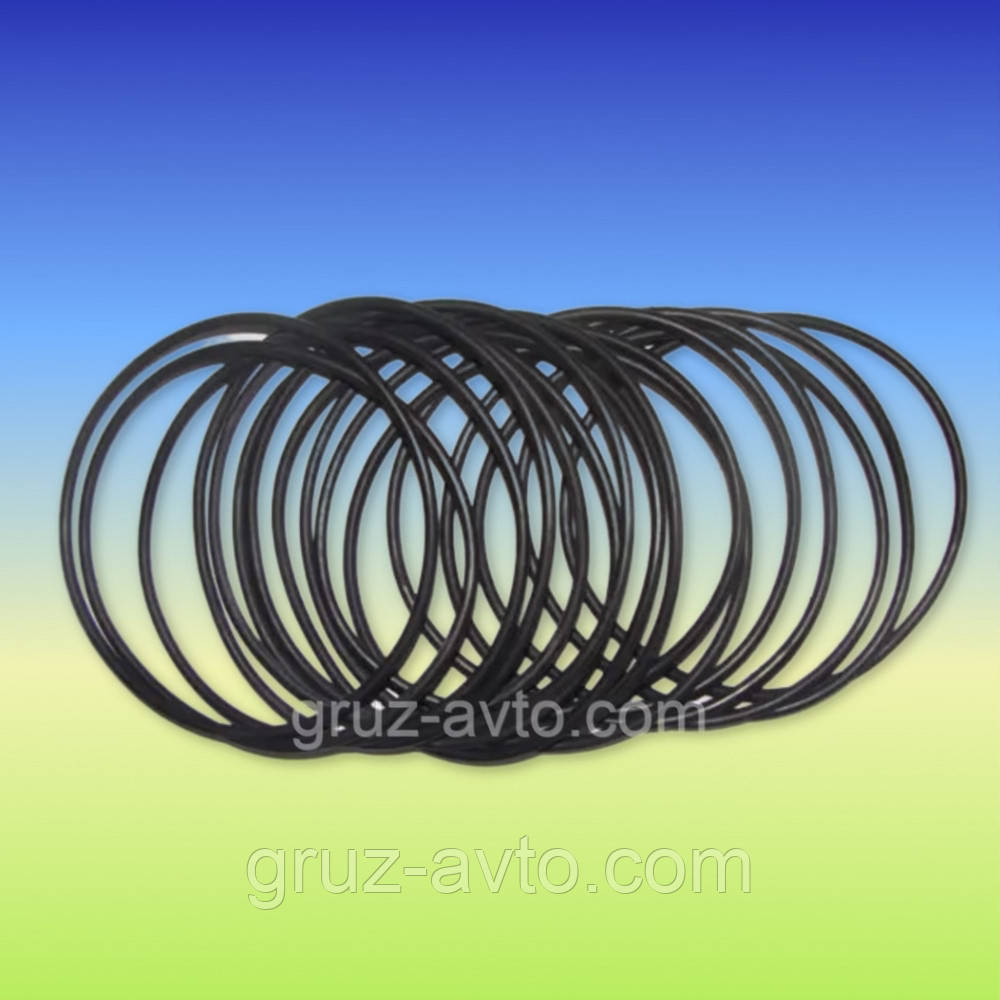

Ущільнення гільзи ЗІЛ комплект / 130-1002024
- Готово до відправки
- Код: 130-1002024
120 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (67) 722-83-83 Київстар
Ущільнення гільзи ЗІЛ комплект / 130-1002024
Гільза циліндрів ЗІЛ 130 підлягає класу порожнистих стрижнів. Гільзи циліндрів для двигунів ЗІЛ виготовляють з сірого чавуну твердістю НВ 179-229 марки СЧ 18-36. Робоча поверхня гільзи циліндра піддається гартуванню струмами високої частоти для отримання твердості HRC 42-50.
У верхній частині гільза циліндрів ЗІЛ 130 має спеціальні вставки з зносостійкого чавуну. У нижній частині гільзи циліндрів ЗІЛ ущільнюються гумовими кільцями. Верхній фланець гільзи циліндрів ЗІЛ притиснутий головкою циліндрів, а між ними встановлена прокладка.
Грузовые автомобили ЗИЛ 130 комплектовались 8 цилиндровым 6 литровым двигателем со степенью сжатия 6,5. Если двигатель ЗИЛ с большим пробегом, скорее всего понадобиться проверить гильзы цилиндров двигателя, после чего провестидефектацию гильз цилиндров. Дефектация гильз цилиндров выполняется сначала наружным осмотром при помощи лупы 6 кратного увеличения и других приспособлений и измерительных устройств. Износ цилиндров можно определить с помощью индикаторного нутромера, с помощью которого измеряют диаметр в двух плоскостях (параллельно и перпендикулярно оси коленчатого вала) и двух поясах.
Допустимые износы цилиндров ЗИЛ 130:
- конусообразность 0.025мм.
- овальность 0,025мм.
- износ цилиндра не более 0,4мм.
Если цилиндры двигателя чрезмерно износились необходимо отдавать в ремонт гильзы цилиндра, на расточку. В случае возникновения трещин на гильзе цилиндра деталь выбраковывается и заменяется на новые гильзы цилиндров. Существуют различные способы восстановления гильз цилиндров.
Карта дефектации цилиндров ЗИЛ 130
Карта припусков на обработку гильз цилиндров
Размер |
Группа |
Диаметр гильзы, мм |
Номинальный |
А АА Б ББ В ВВ |
100,06-100,05 100,05-100,04 100,04-100,03 100,03-100,02 100,02-100,01 100,01-100,00 |
1Й ремонтный |
Г ГГ Д ДД Е ЕЕ |
100,56-100,55 100,55-100,54 100,54-100,53 100,53-100,52 100,52-100,51 100,51-100,50 |
2Йремотный |
Ж ЖЖ И ИИ К КК |
101,06-101,05 101,05-101,04 101,04-101,03 101,03-101,02 101,02-101,01 101,01-101,00 |
3Й ремонтный |
Л ЛЛ М ММ Н НН |
101,56-101,55 101,55-101,54 101,54-101,53 101,53-101,52 101,52-101,51 101,51-101,50 |
Наименование дефекта |
Способ ремонта |
№ операции |
Наименование и содержание операции |
Установочная база |
Износ зеркала гильзы |
Восстановление под ближайший ремонтный размер |
1
2
3 |
Токарная.Растачиваем отверстие под ремонтный размер. Хонингование.Черновое хонингование. Хонингование.Чистовое хонингование: доводка зеркала гильзы. |
Верхний и нижний посадочные пояски |
Наименование дефекта |
Способ ремонта |
№ операции |
Наименование и содержание операции |
Установочная база |
|||
Износ верхнего посадочного пояска, нижнего посадочного пояска |
Осталивание под ремонтный размер |
1
2 |
Слюсарна. Прокатка паска. Процес приварювання сталевої стрічки ст. 90 |
Площина верхній частині гільзи. |
Основні атрибути | |
---|---|
Виробник | ЗІЛ |
Країна виробник | Україна |
Основні | |
Стан | Нове |
Тип техніки | Вантажний автомобіль |
Марка | ЗІЛ |
Тип запчастини | Оригінал |
Модель | 130 |
Сумісність з маркою | ЗІЛ |
Сумісність з моделлю | 130 |
- Ціна: 120 ₴
