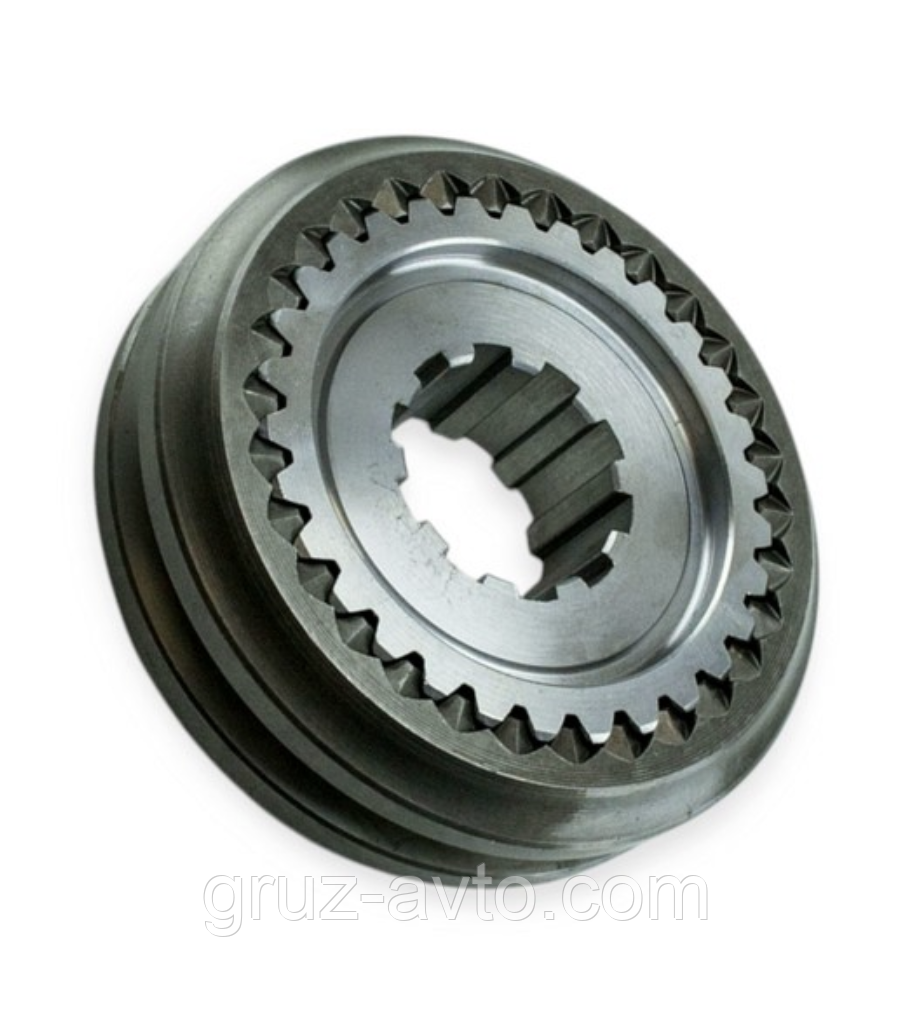

Муфта КПП 3-4 передачі ГАЗ-53 52-1701118-40/ 52-1701119-20 TRUCKMAN

Муфта КПП 3-4 передачі ГАЗ-53 52-1701118-40/52-1701119-20 TRUCKMAN

Коробка передач КПП ГАЗ-53

Коробка передач ГАЗ-53 (рис.1) триходова, чотириступінчаста. Механізм коробки передач ГАЗ-53 змонтований в литому чавунному картері, який кріпиться до картера зчеплення за допомогою чотирьох шпильок, укручені в картер зчеплення. Центрування коробки щодо зчеплення забезпечується фланцем кришки первинного валу.

Рис.1. Коробка передач КПП ГАЗ-53

1 — первинний вал; 2 — вимикач світла заднього ходу; 3 — кулька фіксатора; 4 — важіль перемикання передач; 5, 13 — шестерні III передачі; 6, 12 — шестерні II передачі; 7, 10 — шестерні I передачі і заднього ходу; 8 — сапун; 9 — вторинний вал; 11 — блок шестерень заднього ходу; 14 — картер; 15 — шестірня привода проміжного вала; 16 — проміжний вал; 17 — муфта

Картер 14 коробки передач ГАЗ-53 має на правій стінці люк, який закритий штампованої кришкою. Під кришку поставлена паронітові прокладки. Цей люк передбачений для можливості встановлення коробки відбору потужності на моделях автомобіля, де застосовується коробка передач від автомобіля ГАЗ-53-12.

На основної моделі коробка відбору потужності не ставиться. Маслоналивное отвір знаходиться з лівої сторони картера, а зливний отвір розташовується в нижній частині картера. У ці отвори ввертаються різьбові конічні пробки.

Первинний вал 1 коробки ГАЗ-53 встановлений на двох підшипниках. Передній підшипник змонтований в гнізді колінчастого валу двигуна, задній — в передній стінці картера коробки передач і закріплено гайкою, наверненої на різьбу валу.

Первинний вал КПП ГАЗ-53 з допомогою шліців з'єднаний з веденим диском зчеплення. На задньому кінці первинного валу є два зубчастих вінця: один з косими зубцями, що знаходиться в постійному зачепленні з зубцями великого вінця 15 блоку шестірень проміжного вала, і інший вінець із прямими зубцями, які при включенні прямої передачі входять в зачеплення з муфтою.

На прямозубом вінці первинного валу КПП ГАЗ-53 передбачена виїмка, яка необхідна для монтажу зібраного первинного вала в картері коробки передач після установки в ньому блоку шестірень проміжного вала. Від осьового переміщення вперед первинний вал стопориться кришкою, а від переміщення назад—упорним кільцем, вставленим в канавку шарикопідшипника.

Вторинний вал 9 встановлений на двох підшипниках: на роликовому циліндричному, розташованому в гнізді первинного валу, і на шарикопідшипнику, розміщеному в задній стінці картера.

Роликопідшипник складається з вільних роликів (без сепаратора). В осьовому напрямку передні кінці роликів фіксуються буртиком первинного валу, а задні— наполегливої плоскої шайбою, вільно вставленою в гніздо підшипника і гайкою розрізним пружинним кільцем, яке встановлено в канавці.

На задньому кінці вала за шарикопідшипником встановлені і за-тягнути гайкою провідна шестерня приводу спідометра, фланець і шайба. Гайка кернится в паз валу. У середній частині вал має эвольвентные шліци, по внутрішній шліфованої поверхні яких центрується шестерня 7.

На гладкій шийці вторинного валу КПП ГАЗ-53 вільно поставлена шестерня II передачі, яка має два зубчастих вінця: перший з косим зубом для постійного зачеплення з відповідним вінцем проміжного вала і другий з прямим зубом для зачеплення з шестірнею при включенні II передачі.

На передньому кінці вторинного вала КПП ГАЗ-53 встановлені і фіксуються стопорним кільцем: шлицованная маточина, розжарена сталева втулка і шайба, упирающаяся в торець шийки, на якій обертається шестерня II передачі.

Втулка посаджена на вал і щільно фіксується від провертання стопорним штифтом, один кінець якого запресований у втулку, а другий втоплений в шлицевой паз вторинного валу. На втулку вільно встановлена шестірня 5 III передачі.

Для змащення тертьових поверхонь шестерень II і III передач КПП ГАЗ-53 є канавки на торцях шестерень і радіальні отвори, на зовнішній поверхні втулки і вала (для II передачі) нарізані спіральні канавки.

Для запобігання задирів отвори шестерень КПП ГАЗ-53 забезпечені бронзовими втулками. Втулки розточуються в зборі з шестернями. Від осьового переміщення вторинний вал стопориться задньою кришкою і упорним кільцем, встановленим в канавці шарикопідшипника.

Проміжний вал КПП ГАЗ-53 виконаний у вигляді блоку чотирьох шестерень, обертається на роликовому і кульковому підшипниках. Шестерні 12, 13, 15 косозубі, перебувають у постійному зачепленні з шестернями 1 (первинного), 5, 6 вторинного валів.

Шестерня 10 (прямозубая) зачіпляється з шестірнею 7 при включенні I передачі і з великою шестернею блоку 11 при включенні заднього ходу.

Проміжний вал КПП ГАЗ-53 фіксується від переміщення кришкою і упорним кільцем шарикопідшипника, який закріплений на валу гайкою. Передній підшипник проміжного вала закритий заглушкою, запресованої в картер урівень з передньою стінкою. Для зняття внутрішнього цього кільця підшипника на торці великого вінця є виїмка.

Передній кінець осі блоку шестерень заднього ходу коробки передач ГАЗ-53 вільно вставлений в отвір внутрішнього припливу картера, а задній кінець запресований в його задню стінку. Вісь застопорена штампованої стопорною пластиною, закріпленої болтом, а також краєм припливу на задній кришці проміжного вала, що закриває частину торця осі.

Різьбовий отвір в осі може бути використано для випресовки її з картера. На осі вільно обертається двухвенцовый блок шестерень, що має сталеалюминиевую втулку. Між зубчастими вінцями є кільцева канавка, в яку входить вилка включення заднього ходу.

Для герметизації коробки передач ГАЗ-53 до її задньої кришки вторинного валу встановлено сальник. Крім того, на внутрішній поверхні задньої кришки нарізана маслосгонная канавка, яка, сопрягаясь з шийкою фланця вторинного валу а, масло відводить від сальника.

У верхній частині кришки встановлений сапун 8, запобігає утворення всередині катери надлишкового тиску, що викликає витікання мастила з коробки передач ГАЗ-53. Аналогічна маслосгонная канавка мається на внутрішній поверхні кришки первинного валу.

З внутрішньої сторони цієї кришки на фланці є масляний канал, по якому масло відводиться з порожнини кришки до стічні отвори в передній стінці картера і далі в картер.

Включення IV і III коробки передач ГАЗ-53 здійснюється переміщенням муфти до зачеплення внутрішніх шлицмуфты з блокуючими вінцями відповідно первинного вала 1 і шестерні 5 III передачі. Включення II передачі здійснюється переміщенням шестірні 7 I передачі і заднього ходу до зачеплення її внутрішніх шліц з блокуючим вінцем шестерні 6 II передачі.

Включення I передачі досягається введенням в зачеплення шестерні 7 I передачі з вінцем 10 блоку шестірень проміжного вала, а включення заднього ходу — введенням блоку шестерень заднього ходу 11 в зачеплення з прямозубым вінцем проміжного вала з зубчастим вінцем шестерні вторинного валу 7.

Перемикання передач КПП ГАЗ-53 проводиться за допомогою важеля 4 хитного типу, нижній кінець якого входить в пази переказних головок і виделки, встановлених на штоках. Кульова опора важеля розташована в сферичній частині штампованого ковпака і підтискається до його сферичної поверхні конічною пружиною.

Ковпак утримується в кришці з допомогою запресованих в горловину двох циліндричних штифтів, вільні кінці яких входять в канавки кульової опори важеля і утримують його від провертання навколо осі.

Для перемикання передач у верхній кришці КПП ГАЗ-53 змонтовані три штока, забезпечених фіксаторами 3, забезпечують фіксоване положення вилок на всіх передачах, і замковим пристроєм, що захищає коробку від одночасного включення двох передач. На верхній кришці над штоком заднього ходу встановлений вимикач 2 світла заднього ходу.

Догляд за коробкою передач ГАЗ-53 полягає в підтяжці точок кріплення до картера зчеплення і перевірці рівня масла в картері, доливці його та зміни у відповідності з картою змащування.

Зливають масло відразу після поїздки, поки воно гаряче. Якщо відпрацьоване масло виявляється сильно забрудненим, коробку промивають. Рівень масла перевіряють через маслоналивное отвір картера коробки передач на автомобілі, що стоїть на горизонтальній площадці. Роблять це через деякий час після поїздки, щоб дати можливість маслу охолонути і стекти зі стінок, а піні осісти.

Розбирання коробки передач КПП ГАЗ-53

Відвертають і знімають верхню кришку коробки передач в зборі і прокладку. Відвертають гайку кріплення муфти вторинного валу і знімають шайбу, муфту з барабаном стоянкового гальма. Потім відвертають два гвинти і знімають з муфти барабан.

Відвертають болти кріплення стоянкового гальма на задній кришці коробки передач і знімають послідовно маслоотражатель з прокладкою, стоянкове гальмо, відбивач щита гальма. Расшплинтовывают і знімають шайбу і важіль з пальця важеля приводу стояночного гальма.

Відвертають болт кріплення стопорної пластини штуцера і знімають пластину. Виймають з задньої кришки штуцер і ведену шестерню привода спідометра. Відвертають болти, знімають кришку вторинного валу, прокладку і провідну шестерню спідометра, сапун і выпрессовывают сальник. Відвертають болти, знімають кришку первинного валу і її прокладку. Відвертають болти, знімають кришку і прокладку люка відбору потужності.

Выпрессовывают первинний вал в зборі з підшипником. Для цього повертають вал так, щоб виріз прямозубого вінця розташовувався внизу по відношенню площині верхнього люка. У знімач ввертають шпильку з бойком і ручкою.

Встановлюють губки так, щоб між ними утворився отвір, надягають на первинний вал і стискають губки гвинтом. Притримуючи знімач за ручку ударами бойка. выпрессовывают первинний вал з картера коробки передач.

Вибивають з картера подсобранный вторинний вал. Потім за допомогою вкладишів, обертаючи гвинт, спресовують підшипник, виймають з картера подсобранный вторинний вал. Знімають стопорні кільця кулькових підшипників первинного і вторинного валів.

Відвертають болти, знімають задню кришку проміжного вала, прокладку і упорну пластину осі заднього ходу. Для зняття кулькового підшипника проміжного валу вибивають передню кришку і висувають вал тому. Раскернивают і відвертають гайку підшипника, після цього спресовують задній підшипник проміжного вала.

Виймають з картера коробки передач ГАЗ-53 проміжний вал з внутрішнім кільцем роликового підшипника в зборі. Знімають з проміжного вала внутрішнє кільце роликового підшипника. Выпрессовывают з картера зовнішнє кільце роликового підшипника проміжного вала.

Встановлюють знімач на задню площину картера коробки передач ГАЗ-53, гвинт з допомогою штифта ввертають вісь блоку шестерень заднього ходу. Обертаючи гайку знімача ключем годинниковою стрілкою, выпрессовывают вісь і виймають блок шестерні заднього ходу.

Розбирання первинного валу КПП ГАЗ-53. Знімають стопорне кільце і виймають завзяте кільце і ролики переднього підшипника вторинного валу. Раскернивают і відвертають гайку кріплення кулькового підшипника. Потім за допомогою вкладишів спресовують підшипник.

Розбирання вторинного валу КПП ГАЗ-53.
