Карданний ВАЛ ЗІЛ-130 самоскид L-1750 mm. / 130-2200023
Карданний ВАЛ ЗІЛ-130 самоскид L-1750 mm. / 130-2200023, фото 2

Карданний ВАЛ ЗІЛ-130 самоскид L-1750 mm. / 130-2200023

  • Немає в наявності
  • Код: 130-2200023

від 2 800 грн.

Карданний ВАЛ ЗІЛ-130 самоскид L-1750 mm. / 130-2200023
Карданний ВАЛ ЗІЛ-130 самоскид L-1750 mm. / 130-2200023Немає в наявності
від 2 800 грн.
+380667228383
Vodafone
  • +380939716590 Life
  • +380677228383 Київстар
+380667228383
Vodafone
  • +380939716590 Life
  • +380677228383 Київстар
  • Графік роботи
  • Адреса та контакти
повернення товару протягом 14 днів за домовленістю

Карданний ВАЛ ЗІЛ-130 самоскид L-1750 mm. / 130-2200023

Карданна передача з'єднує коробку передач з головною передачею, осі валів яких розташовані в різних площинах і відстань між ними під час руху автомобіля постійно змінюється.

Це викликано тим, що коробка передач жорстко прикріплена до двигуна, нерухомо встановленим на рамі автомобіля, а його ведучий міст приєднаний до рами на ресорах, які, пружинячи, допускають зміну відстані між мостом і рамою. Передача крутного моменту в таких умовах можлива лише при наявності карданних шарнірів (карданів) і ковзних шліцьових з'єднань.

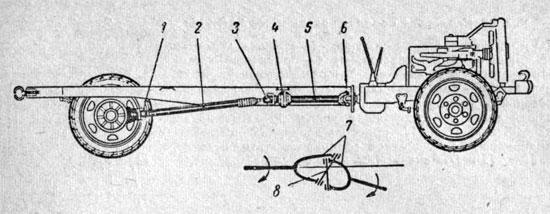

Розташування карданної передачі на автомобілі

Розташування карданної передачі на автомобілі

Розташування карданної передачі на автомобілі:

1, 3 і 6 — карданні шарніри (кардани);
2 — головний вал;
4 — проміжна опора;
5 — проміжний вал;
7 — вилки;
8 — хрестовина.


На автомобілях ГАЗ-53А, ГАЗ-51А і ЗІЛ-130, де відстань між коробкою передач і головною передачею велике, застосовують два карданних вала — проміжний 5 і головний 2. Проміжний вал дозволяє зробити головний вал більш коротким і жорстким і зменшити його схильність до вібрації.

Проміжний вал, з'єднаний з веденим валом коробки передач карданом 6, підвішують на опорі 4, яка складається з корпусу, прикріпленого до поперечці рами, і кулькового підшипника 12, закритого сталевими штампованими кришками з сальниками. Підшипник з кришками встановлений в гумовій подушці 6.


Карданна передача автомобіля

Карданна передача автомобіля ГАЗ-53А

Карданна передача автомобіля :

1 — запобіжний клапан; 2 — кришка голчастого підшипника; 3 — хрестовина; 4 — корковий сальник голчастого підшипника; 5 — проміжний карданний вал; 6 — гумова подушка опори; 7 — повстяний сальник підшипника опори; 8 — обойма сальников ковзної вилки; 9 — ковзна вилка; 10 — головний карданний вал; 11 і 13 — прес-маслянки; 12 — кульковий підшипник; 14 — шліцьове з'єднання проміжного вала; 15 і 17 — вилки; 16 — голчастий підшипник.


На головному карданному валу встановлюють два кардана. Через передній на вал передається обертальний рух зі змінною частотою. Для усунення виникає нерівномірності обертання на іншому кінці вала встановлюють задній кардан. Кожен кардан складається з хрестовини 3 і двох вилок 15 і 17. Голчасті підшипники, встановлені в отворах вилок, зменшують тертя цапф хрестовини.

Если одна из вилок снабжена скользящим шлицевым соединением, кардан называют универсальным; в данном случае универсальным является передний кардан главного карданного вала 10, скользящая вилка 9 которого входит в снабженное шлицами отверстие заднего конца промежуточного вала 5, образуя шлицевое соединение 14. Это соединение позволяет изменять длину карданной передачи, так как во время движения расстояние между коробкой передач и ведущим мостом изменяется не только по вертикали, но и по горизонтали. Деталі шліцьового з'єднання охороняються від забруднення сальниками, обойма 8 яких навернута на проміжний вал 5.

Карданная передача автомобилей ЗИЛ-130 и ГАЗ-51А устроена так же, как и карданная передача автомобиля ГАЗ-53А.

Карданная передача автомобиля «Москвич-412» имеет один карданный вал (без промежуточной опоры) с двумя карданами. Скользящая вилка переднего кардана соединяется с ведомым валом коробки передач, задний конец которого размещен в удлинителе картера коробки передач.

Игольчатые подшипники крестовин карданов автомобилей ГАЗ-53А, ЗИЛ-130 и ГАЗ-51А смазывают трансмиссионным маслом при помощи пресс-масленок 13, ввернутых в резьбовое отверстие в центре крестовины 3.

З протилежного боку хрестовини в її центрі розміщений запобіжний клапан 1, випусковий зайве масло при заповненні хрестовини й підшипників. Для змащення користуються ручним солидолонагнетателем, заповнюваних маслом. Шліцьове з'єднання і підшипник проміжного вала цих автомобілів змащують консистентним мастилом.


Мастило голчастих підшипників карданного шарніра

Мастило голчастих підшипників карданного шарніра


У автомобиля «Москвич-412» игольчатые подшипники карданов смазывают только при сборке (за исключением части автомобилей, выпущенных до сентября 1968 г.). Шлицевое соединение автомобиля «Москвич-412» смазывается маслом, находящимся в корпусе удлинителя коробки передач.

К основным неисправностям карданной передачи относятся вибрация карданного вала и стук в карданной передаче.

Вибрация происходит из-за погнутости вала; такая неисправность вызывает повышенный износ сопряженных с валом деталей других узлов, например подшипников ведомого вала коробки передач, ведущего вала заднего моста и др.

Стук в карданній передачі викликається зносом карданів і шліцьового з'єднання. Зношені деталі замінюють новими або відремонтованими.

Догляд за карданною передачею полягає в її мастилі згідно з картою змащення автомобіля і підтягування болтів кріплення фланців карданів і кронштейна опорного підшипника проміжного карданного валу.



Характеристики
Основні атрибути
Виробник  ЗІЛ
Країна виробник  Україна
МаркаЗІЛ
Тип запчастиниОригінал
Тип технікиВантажний автомобіль
СтанНове
Модель130
