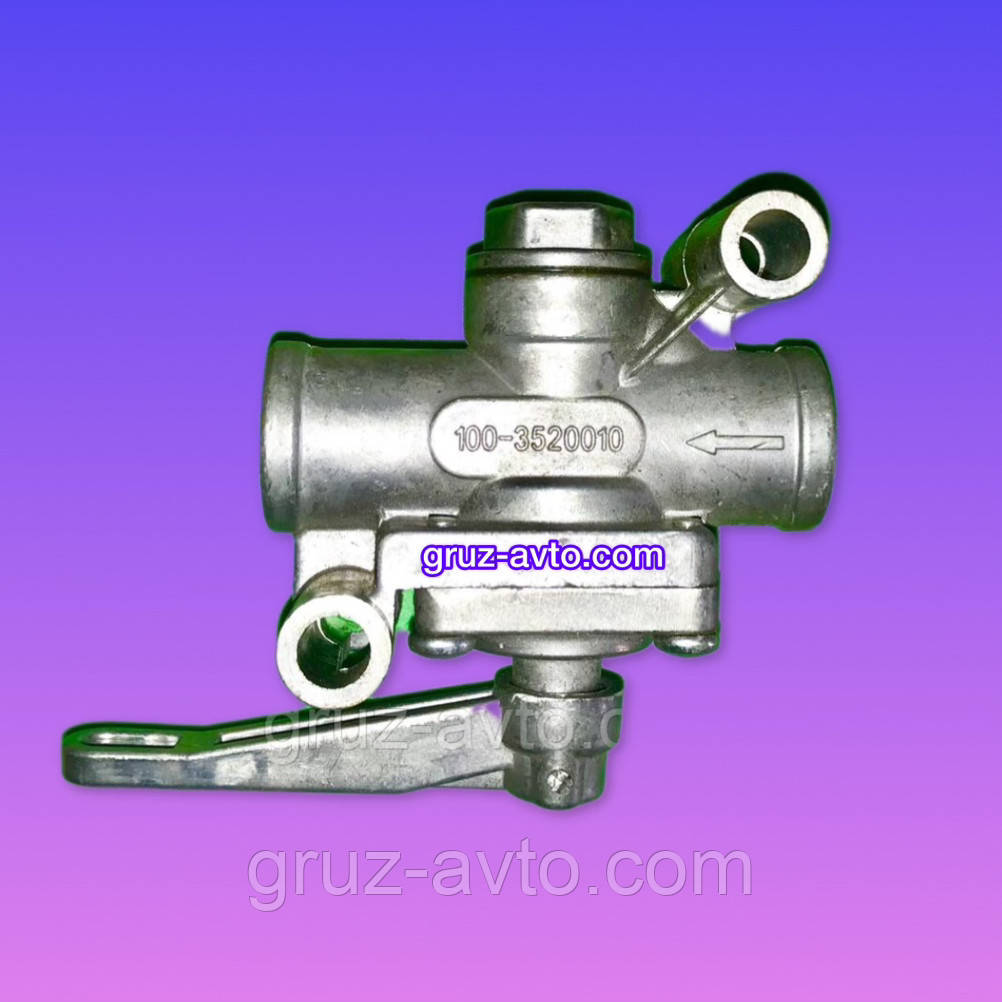

Кран разобщительный КАМАЗ / 100-3520010

Кран разобщительный КАМАЗ / 100-3520010

Кран разобщительный призначений для перекриття при необхідності пневматичної магістралі, що сполучає автомобіль-тягач з причепом (напівпричепом).

На автомобілях-тягачах КамАЗ встановлено три разобщительных крана: на бортових тягачах — на задній поперечці рами перед з'єднувальними головками, на сідельних тягачах — за кабіною праворуч на спеціальному кронштейні перед з'єднувальними гнучкими шлангами. Кожен кран кріпиться двома болтами.

До висновку II приєднується магістраль керування гальмівними механізмами причепа, через виведення I в неї подається стиснене повітря.

Якщо рукоятка 9 розташована вздовж осі крана, штовхач 8 разом зі штоком 6 знаходяться в нижньому зниженні і клапан 4 відкритий. Стиснене повітря від висновку I через відкритий клапан і висновок II надходить від автомобіля-тягача до причепа (напівпричепа).

При повороті рукоятки 9 на 90° шток 6 разом з мембраною під дією пружини 5 і тиску повітря піднімається вгору. Клапан 4 сідає на сідло в корпусі 2, разобщая висновки I і II. Хід штока 6, який визначається гвинтовим профілем кришки 7, більше, ніж хід клапана 4. Шток 6 відходить від клапана, стиснене повітря з сполучної магістралі через висновок II, осьове та радіальне отвори в штоку 6 виходить в атмосферу через вивід III в кришці 7.

Після цього з'єднувальні головки можна роз'єднати.
