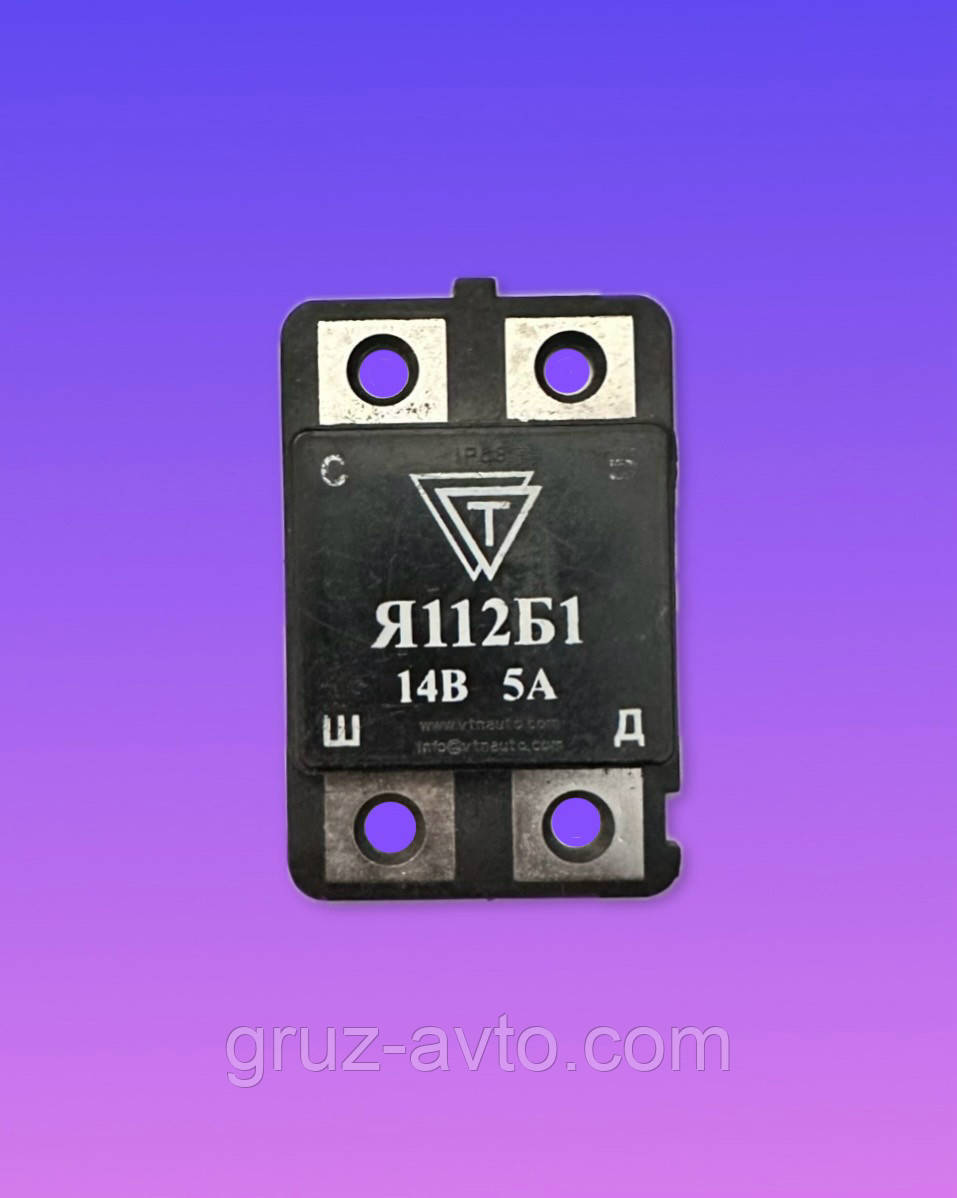

Регулятор напруги Я112Б1 трактори ДТ-75 МТЗ ТДТ-55 (ВТН)

Регулятор напруги Я112Б1

трактори ДТ-75 МТЗ ТДТ-55 (ВТН)

Загальні відомості:

Регулятор напруги Я112А призначений для підтримки напруги бортової мережі автомобіля у заданих межах у всіх режимах роботи електроустаткування.

Регулятор випускається в єдиному кліматичному виконанні У2.1 згідно з ГОСТ 15150 для внутрішнього ринку та експорту. Після проникнення вологи регулятор захищений спеціальним високотеплопровідним компаундом із робочою температурою до 200 °С. Працездатність та відповідність характеристик виробу зберігаються навіть при зануренні регулятора у воду за умови захисту роз'ємних з'єднань. Регулятор Я112А сконструйований за однопровідною схемою живлення корпус виробу з'єднаний з корпусом автомобіля. Робочий режим регулятора – S1 згідно з ГОСТ 3940.

Застосовність: авто виробництва АЗЛК, ГАЗ, ЗІЛ, а також автомобілі “Таврія” (1991.. 1996 р.п.) з генератором 29.3701 та ін.

Для захисту від підробок використовується захисна голограма.

Регулятор напруги відповідає вимогам ГОСТ 3940 та ТУ У 13317508.001-97.

Регулятор встановлюється в щітковому вузлі генераторної установки, де передбачено встановлення регуляторів Я112А або Я112А1 за допомогою гвинтів.
Технічні дані:
Діапазон робочих температур, °С-40.
Номінальна напруга живлення, В14,0
Напруга регулювання з АБ при температурі 25±2°С і навантаженні 3А, 14,0±0,1
Максимальний струм вихідного ланцюга, А 5,0
Термокомпенсація напруги регулювання, мВ/°С.-3,0±1,5
Остаточна напруга на виході "Ш", не більше 1,0 типове, 0,75
Максимально допустимий тривалий вплив підвищеної напруги живлення, 18,0
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хв., 25,0
Максимально допустимі імпульсні перенапруги в залежності від форми імпульсу за ГОСТ 28751, 120,0
