Шестерня 3-й передачі вторинного валу Зіл-130/130-1701131

Шестерня 3-ї передачі вторинного валу ЗІЛ-130 з втулкою

На автомобілі ЗІЛ-130 встановлено механічну триходову п'ятиступінчасту коробку передач, що має п'ять передач для руху вперед і одну для руху заднім ходом. У коробці (рис.128 а) є два синхронізатори інерційного типу для включення II і III (9), IV і V (5) передач. У картері 20 на підшипниках змонтований первинний (провідний) вал 2, виготовлений заодно з косозубою шестернею 4 і зубчастим вінцем для включення V (прямий) передачі. У розточенні валу встановлений роликовий циліндричний підшипник, на який переднім кінцем спирається вторинний вал 3. У нижній частині картера є проміжний вал 14, на якому жорстко закріплена косозуба шестерня 1, що знаходиться в постійному зачепленні з шестернею 4 первинного 6 , III 18 та IV 19 передач. Крім того, на валу виконані прямозубі шестерні для передачі 17 заднього ходу і 15 I передачі. На шліцах вторинного валу змонтована прямозуба шестерня-каретка 11 для включення I передачі та заднього ходу, а також зубчасті каретки синхронізаторів 5 і 9. Вільно встановлені на вторинному валу косозубі шестерні: 10 – для включення II, 7 – III та що знаходяться у постійному зачепленні з відповідними шестернями проміжного валу. У нижній частині припливу картера жорстко закріплена вісь 13, на якій на роликових циліндричних підшипниках встановлений блок прямозубих шестерень 12 заднього ходу. Велика його шестерня знаходиться 12 в постійному зачепленні з шестернею 17 проміжного валу. Внутрішня порожнина картера заповнюється рідкою трансмісійною олією та закривається кришкою, в якій знаходиться механізм перемикання передач, влаштований так само, як і в автомобілі ГАЗ-53А.

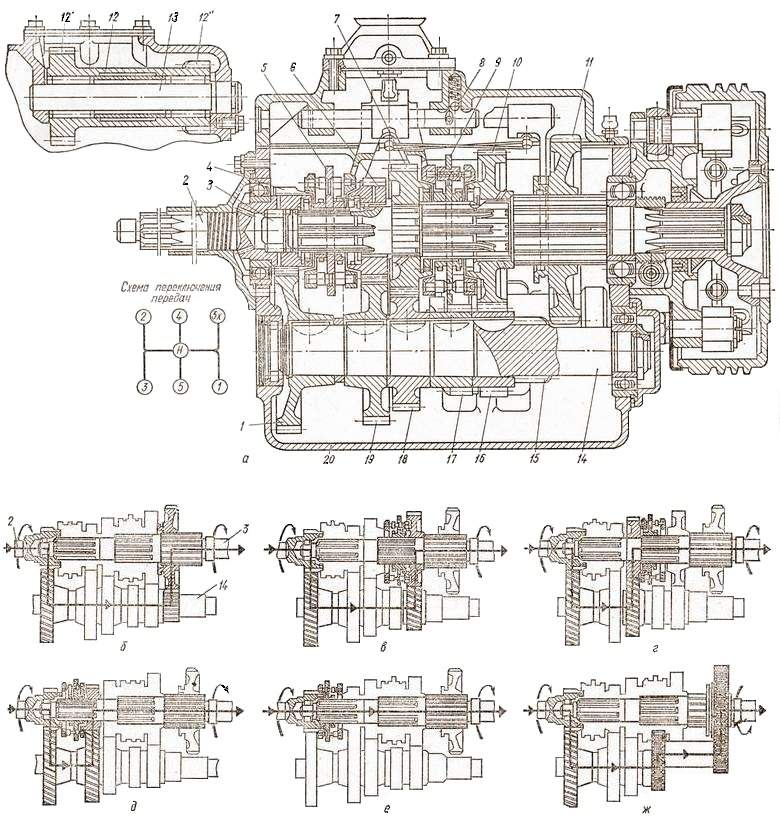

Рис.128. Коробка передач автомобіля ЗИЛ-130:
а – пристрій передачі; б – перша; в – друга; р – третя; д – четверта; е – п'ята; ж – задній хід.

Як працює коробка передач автомобіля ЗИЛ-130?

При включенні I передачі шестірня-каретка 11, переміщаючись по шлицам, увійде в зачеплення з шестірнею 15 I передачі на проміжному валу. Крутний момент передаватиметься від первинного вала через шестерні постійного зачеплення 4 і 1 і далі шестерні 15 і 11 на вторинний вал (рис.128, б). Передаточне відношення U_К1 = 7,44.

При включенні II передачі зубчаста муфта синхронізатора 9 входить в зачеплення з внутрішніми зубами шестерні 10 II передачі, а так як ця шестерня вже перебуває в зачепленні з шестірнею 16 проміжного вала, то крутний момент передаватиметься від первинного вала через шестерні 4 і 1, 16 і 10, зубчасту муфту синхронізатора 9 на вторинний вал (рис.128, в). Передаточне відношення U_К2 = 4,1.

При включенні III передачі муфта синхронізатора 9 виходить із зачеплення з шестірнею 10 II передачі і, пересуваючись по шлицам, входить в зачеплення з внутрішніми зубами шестерні 7 Ш передачі, яка вже перебуває в зачепленні з шестірнею 18 III передачі проміжного вала. Крутний момент передаватиметься від первинного вала через шестерні 4 і 1 постійного зачеплення, 18 і 7 III передачі, зубчасту муфту синхронізатора 9 на вторинний вал (рис.128, г). Передаточне відношення U_К3 = 2,29.

З включенням IV передачі в роботу вступає синхронізатор 5. Його муфта, пересуваючись, входить в зачеплення з внутрішніми зубами шестерні 6 IV передачі, яка знаходиться в зачепленні з шестірнею 19 IV передачі проміжного вала. Крутний момент передаватиметься від первинного вала через шестерні 4 і 1, 19 і 6, зубчасту муфту синхронізатора 5 на вторинний вал (рис.128, д). Переду точне відношення U_К4 = 1,47.

При включення п'ятої передачі муфта синхронізатора 5 виходить із зачеплення з шестірнею 6 IV передачі і, пересуваючись, входить в зачеплення з внутрішніми зубами, виконаними на шестерні 4 первинного валу, і з'єднує первинний і вторинний вали в єдиний вал, який передає крутний момент безпосередньо на карданну передачу автомобіля (рис.128, е). Передаточне відношення U_К5 = 1,0.

При включенні передачі заднього ходу шестерня-каретка 11, пересуваючись по шлицам вправо (рис.128, ж), входить в зачеплення з меншою шестірнею 12 блока шестерень заднього ходу, велика шестерня якого вже знаходиться в зачепленні з шестірнею 17 проміжного вала. Крутний момент передаватиметься від первинного вала через шестерні 4 і 1, 17 і 12', 12" і 11 на вторинний вал, змінивши при цьому напрямку обертання. Передаточне відношення U_КЗХ = 7,09.
