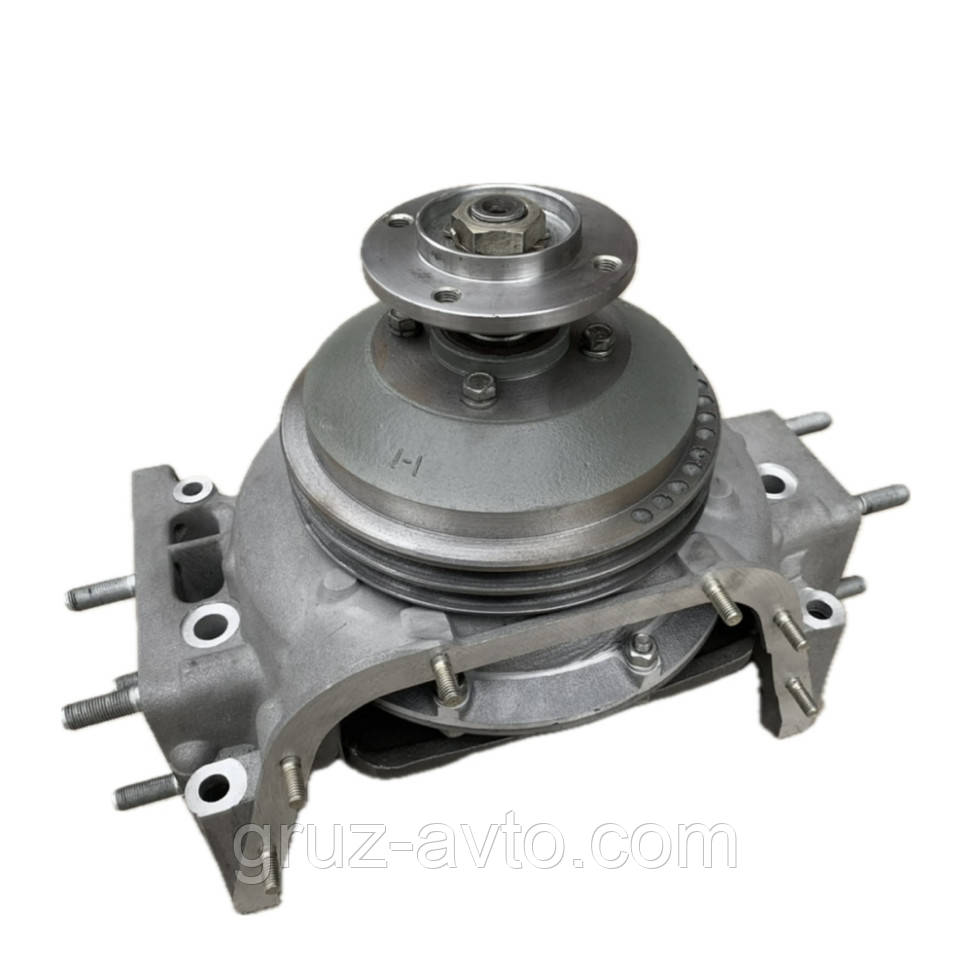

Конструкция гидромуфты КАМАЗ 740-1318010
Гидравлическая муфта имеет несложное устройство. Ее основу составляет ведущее колесо, выполненное в виде разрезанного вдоль тора («бублика»), и посредством нескольких болтов соединенное с кожухом. Сам кожух жестко смонтирован на ведущем валу, который, в свою очередь, с помощью подшипника монтируется на задней стенке муфты. Ведущий вал имеет шлицевое соединение с валом привода муфты, играющим роль посредника между муфтой и коленвалом. С внешней стороны к ведущему колесу крепится кольцевая ступица шкива и сам шкив привода генератора. Внутри кожуха расположено ведомое колесо, которое также представляет собой разрезанный тор, повернутый плоской стороной к ведущему колесу. Во внутренних поверхностях обоих колес, имеющих тороидальную форму, предусмотрены лопатки, расположенные по радиусу. Колеса являются цельнолитыми (с лопатками), что значительно повышает их надежность и прочность. В ведущем колесе муфты насчитывается 33 лопатки, в ведомом — на одну меньше. Между колесами имеется небольшой зазор, который необходим для подачи и удаления масла. Пространство между колесами и их повернутые друг к другу внутренние поверхности образуют рабочую полость гидравлической муфты. С ведомым колесом жестко соединен ведомый вал, который пропущен через отверстие в центре ведущего колеса и через ступицу шкива, и оканчивается ступицей вентилятора. Крыльчатка вентилятора монтируется на ступицу с помощью болтов и при необходимости ее можно снять. Ведомый вал опирается на один подшипник, расположенный внутри ступицы шкива, второй опорой служит подшипник в кожухе. Весь узел в сборе монтируется в передней крышке блока цилиндров, гидромуфта находится на одной оси с коленчатым валом двигателя. С внешней стороны выходят шкив привода генератора и ступица вентилятора, с внутренней стороны гидромуфта закрыта крышкой, в которой смонтирован подшипник, удерживающий ведущий вал (поэтому данную деталь часто называют корпусом подшипника гидромуфты). Регулятор-выключатель также имеет несложное устройство. Его основу составляет корпус, внутри которого находятся масляные каналы, клапан золотникового типа и термосиловой датчик, изменяющий свою длину в зависимости от температуры. Данный узел устанавливается на правый блок цилиндров, на впускной патрубок (через него охлаждающая жидкость подается в водяную рубашку, в данном месте она имеет минимальную температуру), при этом его масляные каналы соединены с главной масляной магистралью двигателя (которая непосредственно соединена с нагнетательной секцией масляного насоса) и масляными каналами в блоке и в корпусе подшипника гидромуфты. Гидромуфта и регулятор-выключатель всегда работают сообща и лишь в крайних случаях требуют вмешательства водителя.
Схема гидромуфты: 1 – передняя крышка; 2 – корпус подшипника; 3 – кожух; 4. 8. 13, 19 – шарикоподшипники; 5 – трубка корпуса подшипника; 6 – ведущий вал; 7 – вал привода гидромуфты; 9 – ведомое колесо; 10 – ведущее колесо; 11 – шкив; 12 – вал шкива; 14 – втулка манжеты; 15 – ступица вентилятора; 16 – ведомый вал; 17, 20 – манжеты с пружиной; 18 – прокладка.
