Клапан управління підйому кузова ЗІЛ-130 / 555-86070-10.

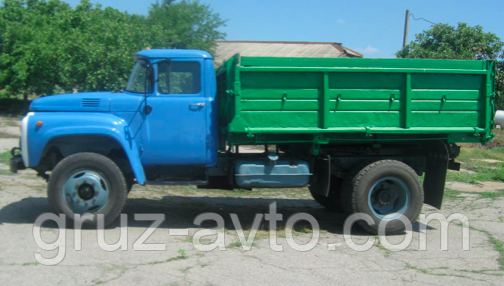

Незважаючи на те, що вся система перекидання кузова самоскидів для їх розвантаження досить проста, до її складу входять кілька основних елементів. Так, на одному з найпопулярніших вітчизняних самоскидів для комунальних служб ЗІЛ-ММЗ-554, до її складу крім основних вузлів і агрегатів (як то – коробка відбору потужності, гідроциліндр, гідравлічний насос і т. д.) входить і клапан підйому кузова ЗІЛ 130, про особливості догляду за яких і піде мова далі.

Насамперед, що собою являє цей вузол. Він складається з двох частин: безпосередньо гідравлічного клапана і коромисла, яке керує його відкриттям в потрібний момент. На коромислі розташовані регулювальні болти, кожен з яких відповідає за підйом на певну висоту в одну із сторін: вліво, вправо або назад. При цьому висота підйому назад і в сторони – різна: 1055 і 860 мм відповідно. І при обслуговуванні механізму перекидання слід про це пам'ятати.

В процесі експлуатації цей сайт вимагає догляду і майже напевно – заміни деяких складових. Найчастіше його ремонтують через необхідність заміни наступних елементів:

• Кульки

• Пружини

• Штовхача

• Упору

• Гумового ущільнювального кільця

Сам механізм може ремонтуватися як з демонтажем, так і без демонтажу. У першому випадку кузов встановлюється на спеціальний упор, частково зливається рідина із системи, від'єднуються трубопроводи, а потім тільки відвертаються болти, що кріплять клапан до кронштейна. Так, якщо немає можливості перегнати автомобіль на сервіс, всі ці маніпуляції робляться самостійно і для ремонту відвозиться тільки сам вузол, що й спростить і здешевить процедуру заміни вийшла з ладу запчастини.

Встановлення відремонтованого клапана здійснюється, відповідно, у зворотному порядку. В останню чергу в систему доливають робочу рідину (гідравлічне масло), а тільки потім прибирають упор, попередньо «прогнавши» масло по системі шляхом короткочасного підйому і опускання кузова на встановлений упор.

Регулювання проводиться так само при піднятому і встановленому на упор кузові. При цьому, якщо необхідно збільшити висоту підйому до зазначених вище показників, регулювальний болт слід расконтрогаить, вивернути на необхідне число обертів і знову закріпити контр-гайкою. Відповідно, якщо кут потрібно зменшити, регулювальний болт потрібно повернути. І якщо всі операції робити правильно і своєчасно, то клапан підйому кузова ЗІЛ 130 буде служити досить тривалий час.
